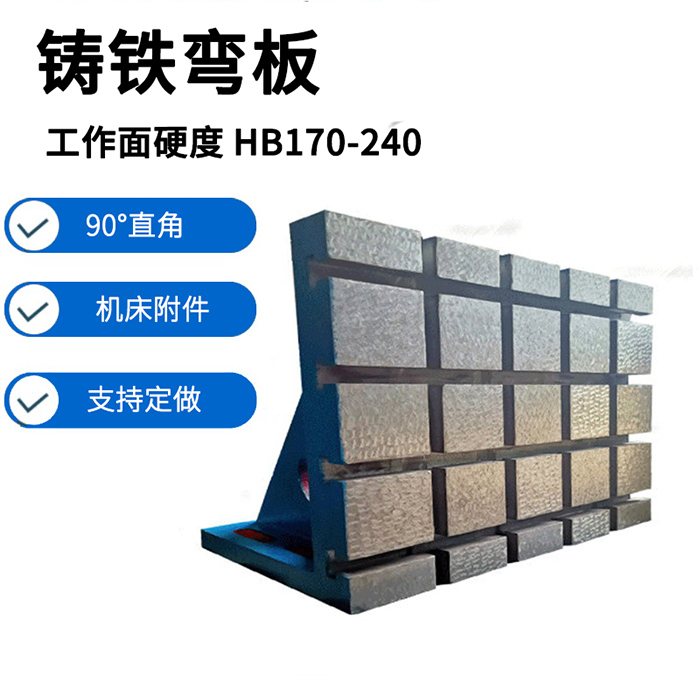

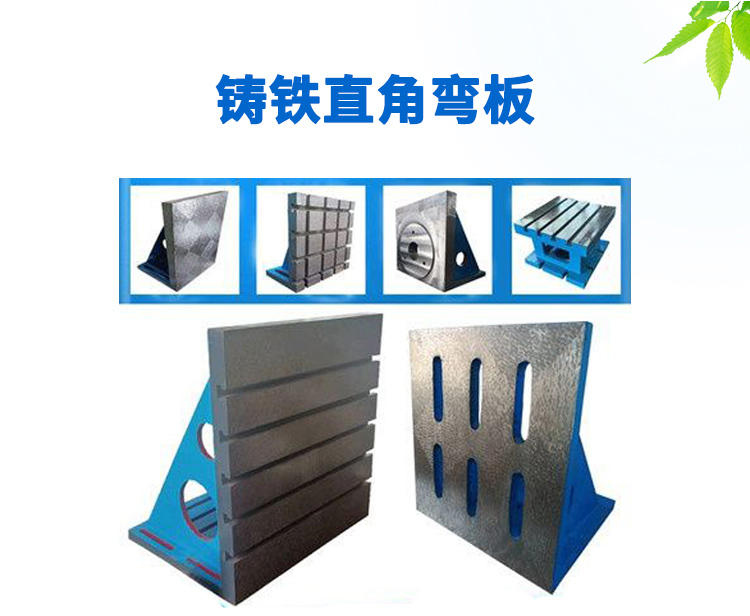

鑄鐵直角彎板|鑄鐵靠板 90°-河北精工機床

產品用途：用于檢驗工件的90°角，維修設備時檢驗零部件相關表面的相互垂直度，還常用于鉗工劃線。并可常用于檢驗、安裝、機床機械的垂直面檢查，并能在鑄鐵平板上檢查工件的垂直度，適用于高精度機械和儀器檢驗和機床之間不垂直度的檢查。用于檢驗、安裝、機床機械的垂直面檢查，并能在鑄鐵平板(鑄鐵平臺)上檢查工件的垂直度，適用于高精度機械和儀器檢驗和機床之間不垂直度的檢查。

規格 mm	測量面對基面的垂直度			測量面平面度或直線度			基面平面度或直線度
	精度等級μm
	1	2	3	1	2	3	1	2	3
200×200	8	16	30	4	8	16	6	12	24
300×200	10	20	40	5	10	20	8	16	30
300×300	10	20	40	5	10	20	8	16	30
400×300	12	24	45	6	12	24	10	20	40
400×400	12	24	45	6	12	24	10	20	40
500×400	14	28	50	7	14	28	12	24	48
500×500	14	28	50	7	14	28	12	24	48
800×600	18	35	60	9	18	35	14	28	55
1000×800	25	50	70	12	24	45	18	35	70
