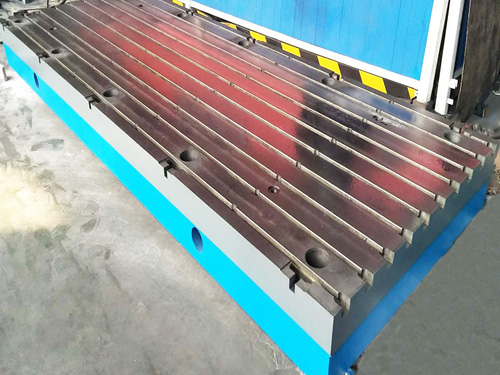

產品名稱：重型鑄鐵平臺 大型鑄鐵平臺  鑄鐵工作臺

類型：測量平臺



應用領域： 廣泛應用于機床、機械、電機、科技、造船、電子、汽車等各大領域。
執行標準及工藝： 產品制成筋板式和箱體式，工作面采用刮研工藝，工作面上可加工V形、 T 形、U形槽、燕尾槽、圓孔、長孔等。
材質 ： T200-300、QT400-600、ZG15-45。
鑄鐵平臺的精度： 2級、3級、精刨。



鑄鐵平臺的規格： 1500X1500-6000X3000mm （大于此規格時可拼接使用）
鑄鐵平臺的外觀 ： 鑄鐵平臺為箱型筋板式，通常底部加強筋噴涂紅色防銹漆，工作面邊沿噴涂灰色油漆，邊沿下部分噴涂藍色油漆。也可以根據用戶要求顏色噴涂。
適用溫度： 正常使用 環境溫度（20±5℃）



重型鑄鐵平臺安裝： 根據鑄鐵平臺的用途不同 ， 安裝方式可分別采用 調整墊鐵、支架、地錨器、地腳螺栓等安裝方式。
安裝方法：安裝時應調至水平、使負荷均勻分布于各受力支點上，使用時應避免振動或_過鑄鐵平臺本身應承重的范圍。

重型鑄鐵平臺技術要求：

　?、賂型槽平臺工作面不得有嚴重影響外觀和使用的砂孔、氣孔、裂紋、縮松、劃痕、碰傷、銹點等缺陷。

　?、赥型槽平臺的表面應清 除型砂且平整，涂漆牢固。

　?、跿型槽平臺精度等級為0級-3級的T型槽平臺工作面上，直徑小于15mm的砂孔允許用相同材料堵塞，其硬度應小于周圍材料的硬度。工作面堵塞的砂孔應不多于4個，且砂孔之間的間距應不小于80mm。

　　④T型槽平臺應采用 細密的灰口鑄鐵或合金等材料制造，其工作面硬度應達到170-220HB。

　　⑤T型槽平臺工作面通常應采用刮削工藝。對采用刮削加工的3級T型槽平臺工作面，其表面粗糙度Ra的 允許值為5um。

　　⑥采用刮削工藝應進行涂色對研檢驗。對研后顯示的接觸點面積的比率見表3的規定：或者按25mm×25mm正方形面積的接觸點數見表3的規定，且任意25mm×25mm中的接觸點數之間應不大于5點。
