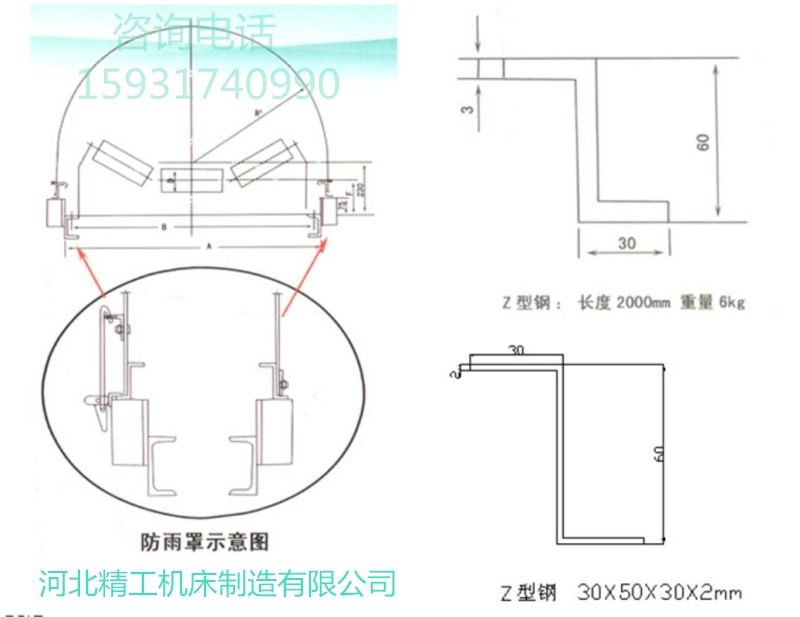

輸送機防雨罩結構示意圖-河北精工

固定輸送機防雨罩,輸送機彩鋼防雨罩,皮帶輸送機防雨罩的骨架為連接角鋼或Z型鋼，其長度與輸送機罩安裝長度相等。將連接角鋼或Z型鋼焊接在輸送機架的兩側(cè)槽鋼或小角鋼上。如需安裝支撐角鋼的，先將支撐角鋼焊接在機架兩側(cè)，再把連接角鋼或Z型鋼焊接在支撐角鋼上。
四種形式的輸送機防雨罩中，固定罩和開閉式罩均由鍍鋅瓦楞鋼板或彩色涂層鋼板制成，一般每10個罩位中設9個固定罩、1個開閉式罩，也可兩種罩交替排列。安裝時，將開閉式罩壓在左右兩個相鄰的固定式罩上，其重合長度為一個波距或兩個波距。注意將開閉式罩有鉸鏈的一側(cè)置于輸送機非通行邊，而將有鎖扣的一側(cè)置于輸送機通行邊。
用自攻釘將防雨罩固定在連接角鋼或Z型鋼上，每片不少4個固定點。
折點罩僅用于輸送機凸弧段的折點處，而跑偏開關罩則專為罩住跑偏開關而設。兩種均蓋于固定式罩上。
每隔10片也可安裝1片觀察式防雨罩，方便維修和查看。
